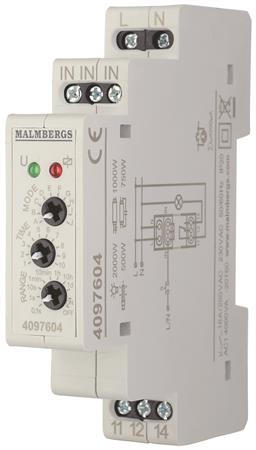

Multifunktionsrelä, 230V
Artikel: 4097604
Skickas från lager: Endast som inloggad
Produktinformation
Kompakt 1-moduls multifunktionsrelä med 10 olika funktioner med enkel inställning via vred. 5 olika funktioner för extern styrning. Brett inställningsområde från 0,1s till 10 dagar med hög tidsnoggrannhet och funktion för permanent på eller av. LED-dioder för indikering av läge och matningsspänning. Potentialfria kontakter. Halogenfri.
Tidsnoggrannhet: 0,2%
Specifikationer
| Märkspänning | 230V AC, 50/60Hz
|
| Manöverspänning | 230V AC, 50/60Hz
|
| Brytförmåga | 16A (4000VA), 250V AC1
|
| Max. effekt | Glödljus/halogen: 2000W, AC5b
Kompaktlysrör: 500W, AC5a
Lysrör, okompenserad: 1000W, AC5a
Lysrör, elektronisk ballast: 750W, AC5a. Max 3 st drivdon.
LED-drivdon: 500W, AC5a. Max 3 st drivdon.
|
| Egenförbrukning | 25mA
|
| Anslutningsarea | 0,2-2,5 mm² |
| Temperaturområde | -20 till +60°C |
| Tidsområde | 0,1-1 s
1-10 s
10-100 s
1-10 min.
10-100 min.
1h-10 h
10-100 h
1 - 10 d |
| Kontaktfunktion | 1 växlande |
| Antal moduler | 1 |
| Funktion | Funktioner:
Styrning via matningsspänning
A) Tillslagsfördröjning
B) Frånslagsfördröjning
C) Ställbar cyklisk puls med start i frånslaget läge (blinkrelä)
D) Ställbar cyklisk puls med start i tillslaget läge (blinkrelä)
E) Tillslagsfördröjd med fast puls (0,5 sek)
Styrning via styrkontakt
F) Ställbar pulslängd vid tillslag av styrkontakt
G) Ställbar pulslängd vid frånslag av styrkontakt
H) Till- och frånslagsfördröjning via impuls på styrkontakt
I) Bistabilt impulsrelä med tidsbegränsning
J) Tillslag via styrkontakt med fördröjt frånslag, resetbar. |
